M.A.M.E. Automat
Wer kennt noch Donkey Kong, Defender, Pac Man und wie sie alle heißen. Die alten Videospiele aus den Anfängen der Arcadegames. All diese alten Spiele kann man heutzutage auf einem PC spielen, die Software die das erlaubt nennt sich M.A.M.E (Multiple Arcade Machine Emulator). Mit anderen Worten, ein Emulator der alte Arcadeautomaten simuliert.
Nun ist es ja nicht sehr stilecht sowas am Schreibtisch mit PC-Tastatur oder Gamepad zu spielen, so war die Idee geboren einen Arcadeautomaten nachzubauen. Man nehme ein paar Spanplatten, einen (alten) PC, einen alten Monitor, einen Berg Taster und Joysticks. Mit ein bischen handwerklichem Geschick wird daraus dann ein Automat der ähnlich aussieht wie die Dinger die früher in den Spielhallen rumstanden und einem das Taschengeld aus den Taschen gesaugt haben.
In einem Anflug von Idiotie habe ich das Teil irgendwann verkauft und nun weine ich ihm hinterher, falls jemand ihn irgendwo gesehen hat, bitte melden.
Der Großteil des Projekts ist also Mechanik. Man schaut sich am besten im Internet einige Fotos solcher Automaten an. Gute Anlaufstellen sind u.a. diese:

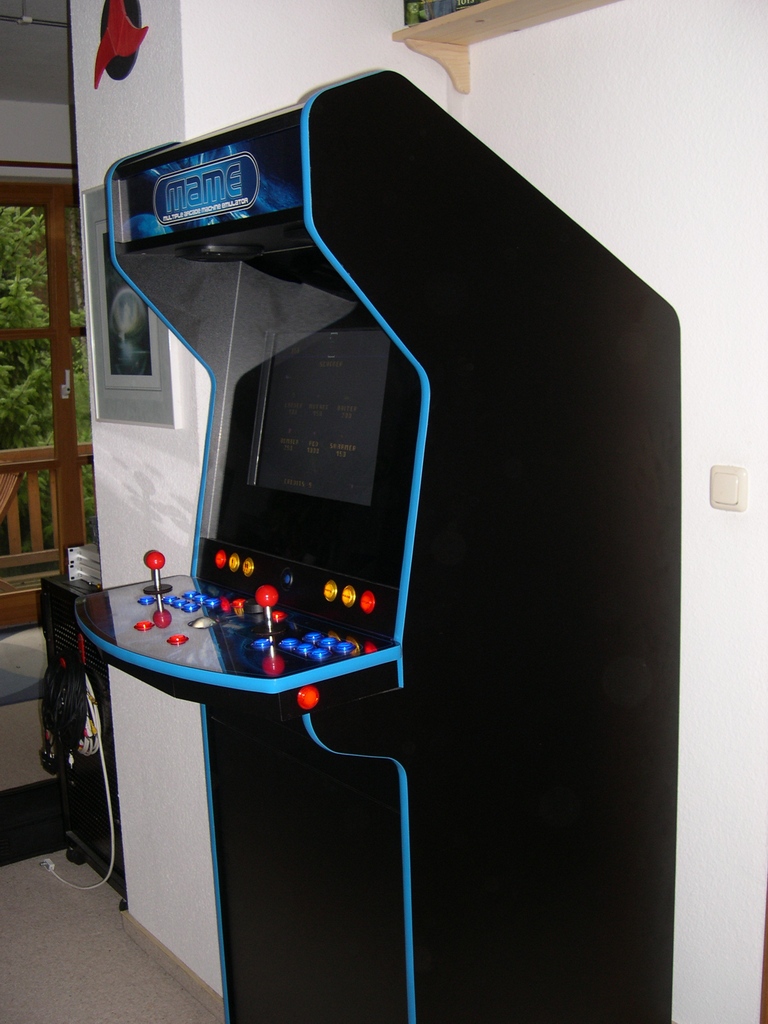

Dies ist nur ein kleiner Teil, es gibt viele Verrückte die sowas machen. Ich fand dann die Form eines Centipede Automaten schön, nach ein paar Stunden Internet Recherche fand ich dann auch die passenden Maße. Nach ein paar Anpassungen standen die Pläne und los gings. Mein Automat wurde aus 18mm schwarz beschichteten Spanplatten gebaut. Nicht ganz billig, aber es erspart einem das Rumgemansche mit Farbe.
Die Form der Seitenwände wurde zunächst auf einem großen Blatt Papier in Originalgröße ausgeplottet, diese Vorlage dann ausgeschnitten und als Schablone benutzt. Das Ganze dann mit der Stichsäge ausgeschnitten. Alle anderen Teile waren rechwinklig und konnten somit direkt im Baumarkt zugeschnitten werden.

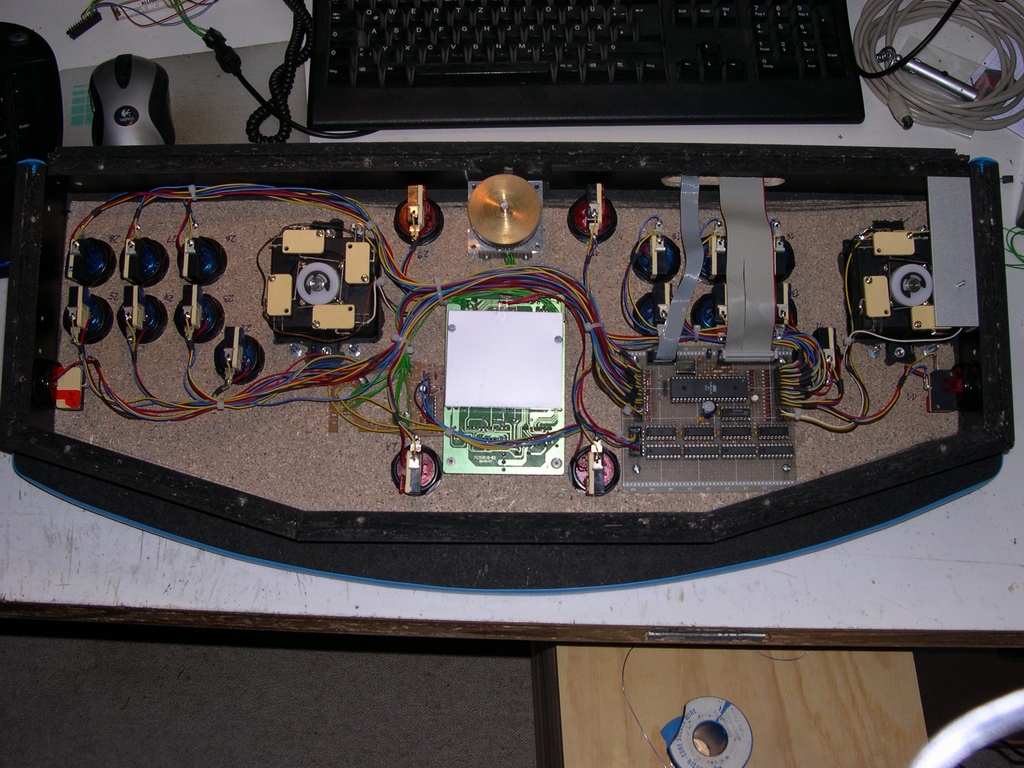

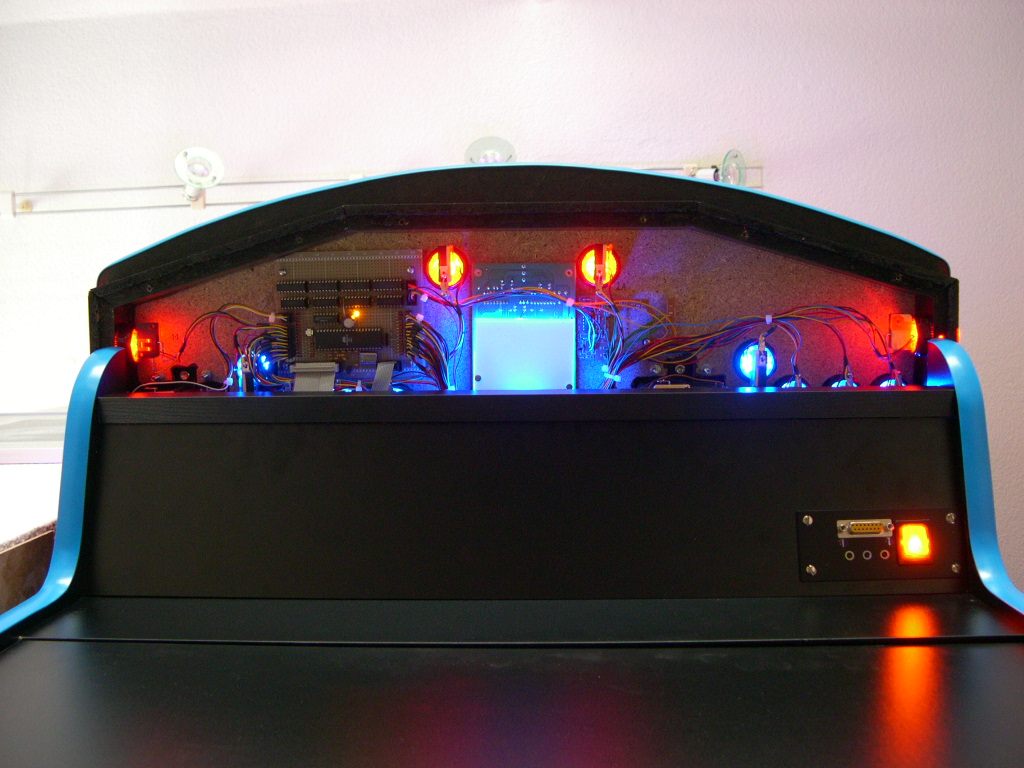

Nun fehlt das Bedienteil. Da ich ja einen Leuchtfetisch habe, sollten die Tasten leuchten. Ich fand bei EBay einen Sack voll transparenter Arcadetasten, da hab ich dann LEDs reingefriemelt und das ganze dann an einen selbstgestrickten Controller gehängt der eine PS/2-Tastatur simuliert und zusätzlich die LEDs ansteuern kann. Dazu kam dann noch ein alter Serialtrackball, den ich an eine Platine einer PS/2 Maus drangstrickt habe. Ebenso der Spinner. Ein Spinner ist ein Drehgeber, die alten Originalspinner liefen recht lange nach, was einfache Geber nicht tun, daher habe ich mir das Gerät selbstgemacht, aus einer Kunststoffplatte mit draufgeklebtem Ausdruck einer Streifenmaske, einer selbstgedrehten Schwungmasse und einer Doppellichtschranke aus o.g. Maus. Ob es eine gute Idee war, den Spinner ans Scrollrad der Maus zu hängen weiß ich noch nicht. Keine Ahnung ob MAME das unterstützt.

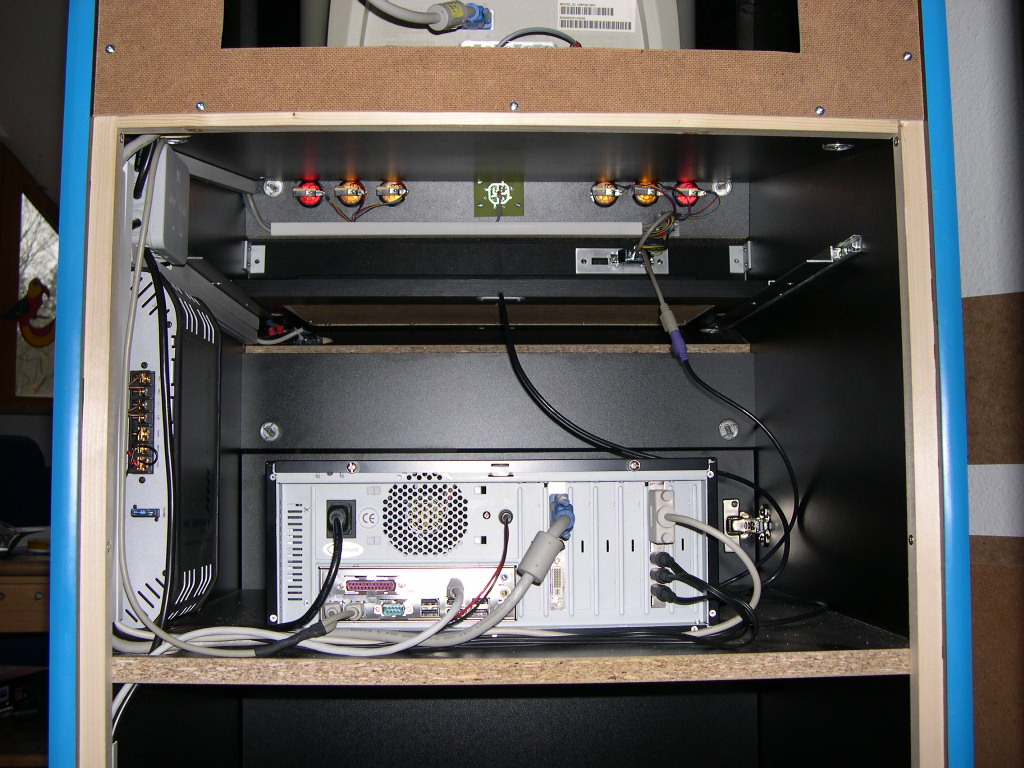

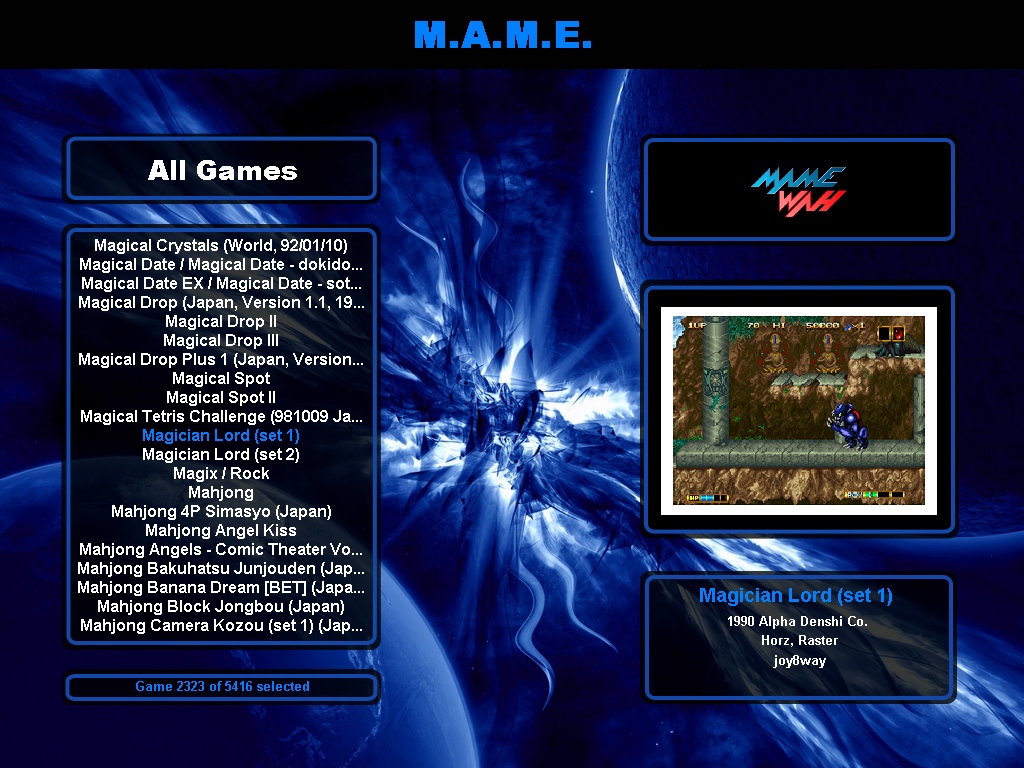

Als PC kam ein AMD Athlon XP 2600 mit Windows XP zum Einsatz, EBay war mein Freund. Da MAME ein Kommandozeilenprogramm ist fehlt nun noch eine hübsche Oberfläche mit der man das gewünschte Spiel auswählen kann. Ich habe dafür Mamewah benutzt. Etwas kompliziert zu konfigurieren, aber recht funktionell. Lest unbedingt im dortigen Forum nach, spart eine Menge Frust und Zeit.
Hier gibts dann noch die Layoutfiles für den Atmel des Tastaturcontrollers. Software gibts derzeit noch nicht weil sie noch zu Beta ist. Man kann aber auch einfach eine Tastatur schlachten und die Tasten da dranbasteln.
Download Keyboard Controller Schaltplan (Eagle) |
