LED Balls

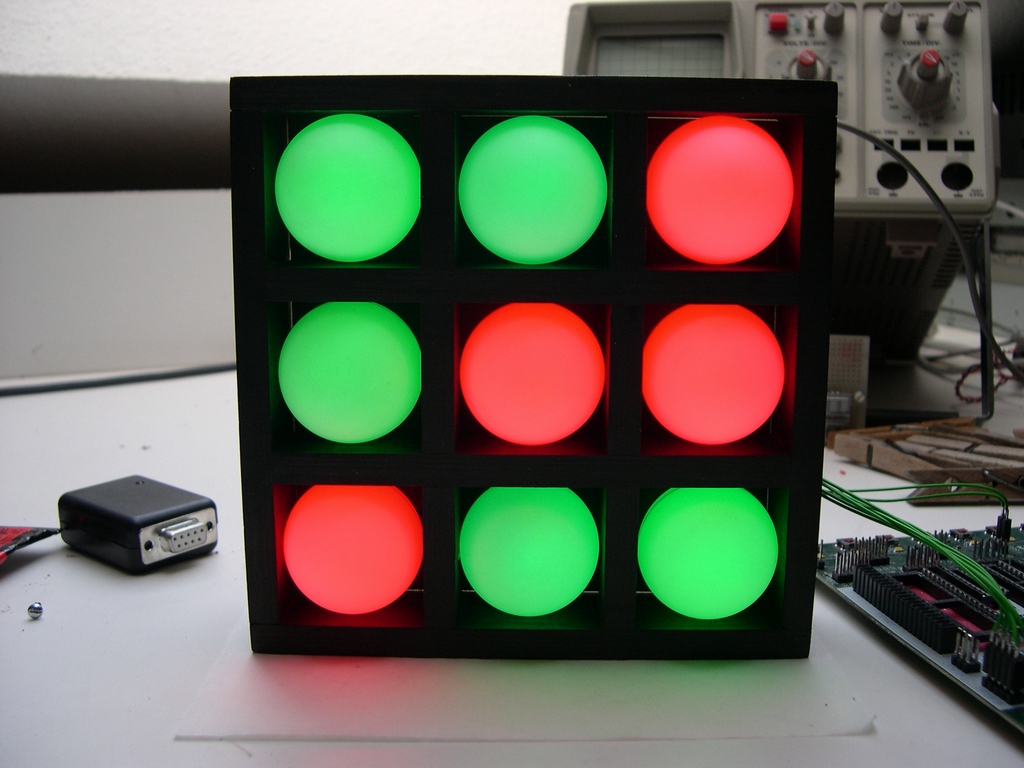

So etwas hatte ich mal in irgendeinem Möbelgeschäft gesehen. Es passte gut zu meinem Leuchtfetisch und so hab ich es nachgebaut. Es handelt sich um neun Tischtennisbälle, in jedem stecken drei LEDs (rot, grün, blau). Ein ATmega16 kann jede dieser 27 LEDs per PWM in der Helligkeit regeln. Er erzeugt so langsam auf und ab schwellende farbige Muster. Es gibt auch noch drei Tasten über die man die zur Verfügung stehenden Farben konfigurieren kann und verschiedene Leuchtprogramme einstellen kann.
Eine Schwierigkeit bei diesem Miniprojekt war, eine gleichmässige Ausleuchtung der Bälle hinzubekommen. Nachdem ich mit verschiedenen LED Typen experimentiert hatte, entschied ich mich für superhelle 5mm LEDs, diese wurden in Tripeln auf die Platine gelötet. Darüber wurde dann ein Hütchen aus Butterbrotpapier gestülpt, darauf gesteckt kam dann der aufgeschnittene Tischtennisball. Dies Verfahren ergab dann eine schöne, gleichmässige Ausleuchtung.

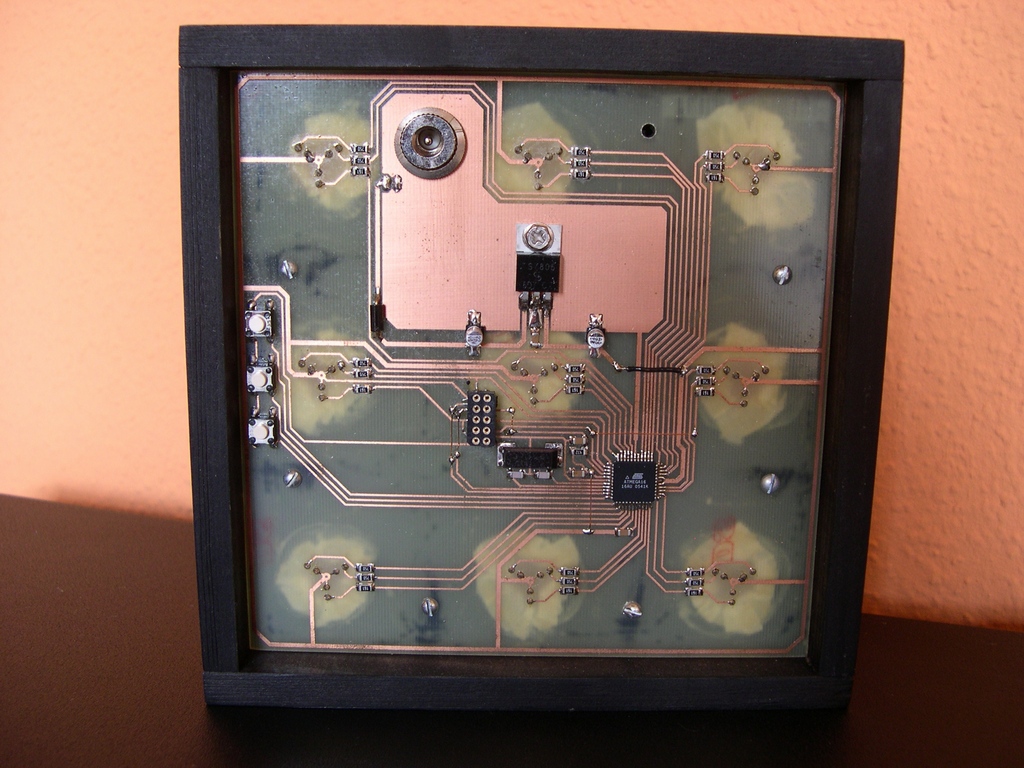

Der Rahmen wurde aus Holz gebaut, dabei sind die inneren Brettchen schmaler als der äussere Rand wodurch sich hinten ein Hohlraum ergibt in dem die Platine untergebracht ist.
Download LED-Balls Programm inkl. Sources | |
Download LED-Balls Platine (Eagle) |

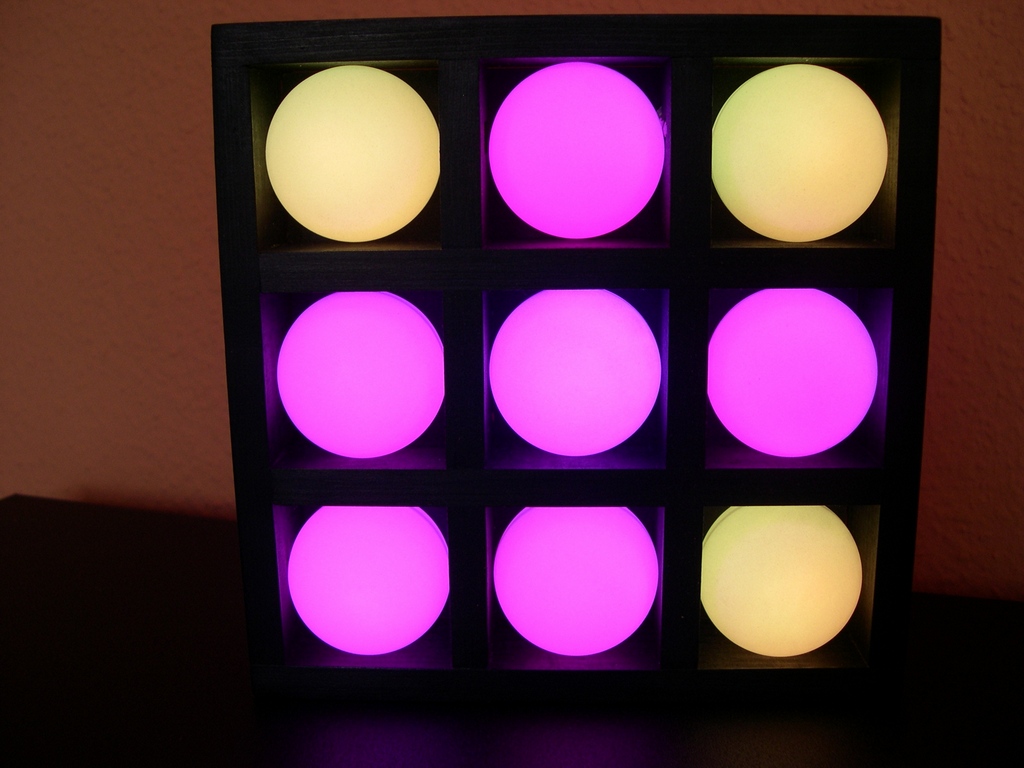

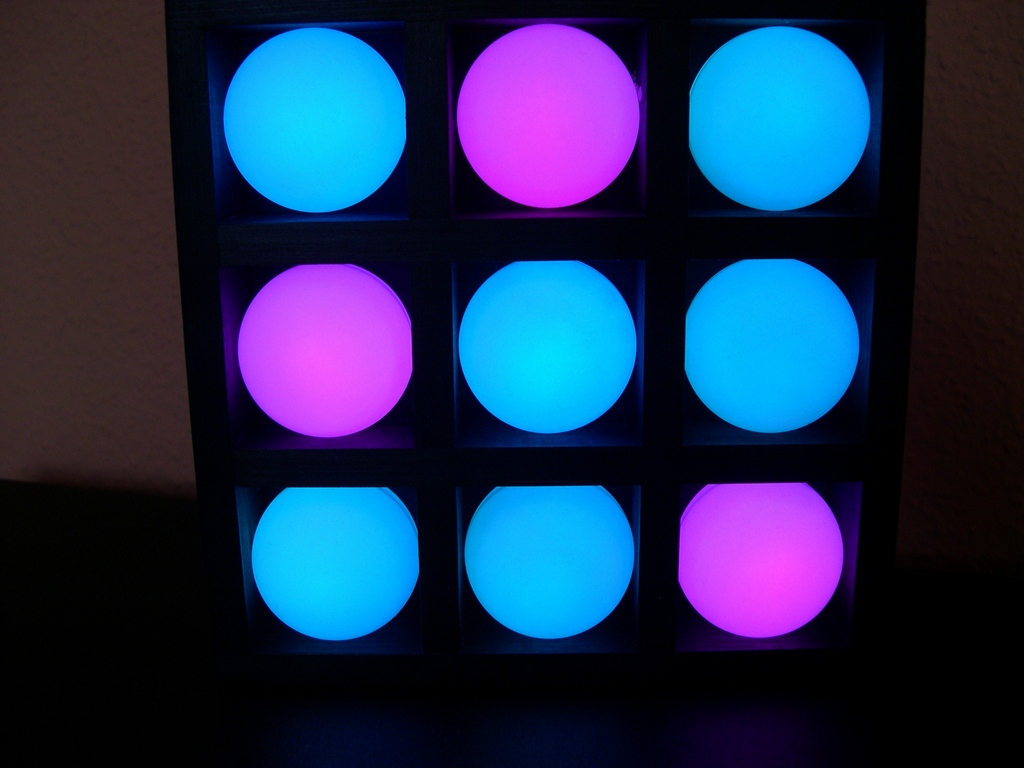

Hier nun mal einige Bilder die die verschiedenen Farben demonstrieren
|
|
|
|
|
|
